机箱、插箱快速检测法
发布时间：2018-07-20 21:18
真实的精细机箱、插箱、子架有必要能够为内部硬件体系供给牢靠的结构支撑和机械维护。惋惜的是，一些偷工减料的机箱竟然要靠PCB总线板和衔接变换器来制衡机箱结构水平度、笔直度差错，要靠PCB板卡和变换衔接器的结构强度战胜机箱加工精度缺乏形成的内部有害应力！
怎么检测判定机箱、插箱、子架的整机结构精度，下面介绍几种简略快速、卓有成效的检测方法，机箱资料原料、机箱环境耐候才能、机箱抗震性和阻燃性、机箱散热和机箱电磁兼容才能还需要专业检测设备检测！
第一项 三点等距检测法
如下图A图B方式测量可检测机箱整机平行度指标
A1A2A3、B1B2B3误差≤0.2mm属精密
A1A2A3、B1B2B3误差≤0.4mm属合格
A1A2A3超差影响PCB插板定位精度，造成定位间隙过大；B1B2B3超差导致总线转换器产生有害咬合应力；影响电路工作稳定，降低总线转换器使用寿命

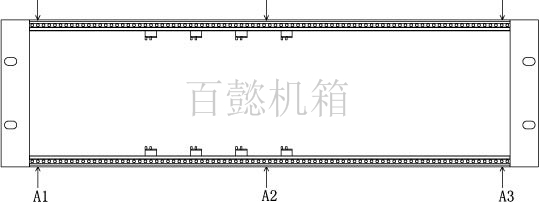

图 A:

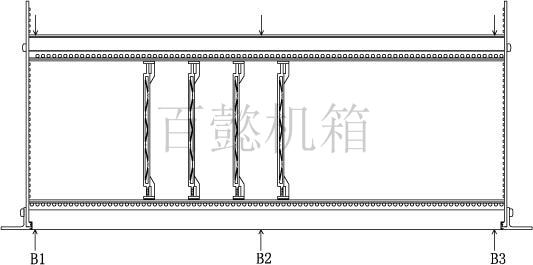

图 B:
第二项 对角线等距检测法
如下图C图D方式测量可检测机箱垂直度指标
C1C2、D1D2误差≤0.3mm属精密
C1C2、D1D2误差≤0.6mm属合格
超差造成机箱向PCB总线板传导有害扭曲力；PCB插板中心线与总线转换器中心线产生夹角；影响总线板工作稳定，降低总线及转换器使用寿命

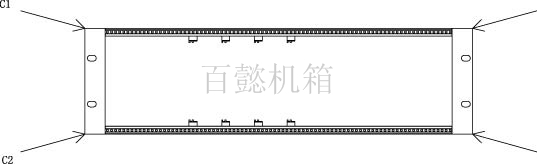

图 C:

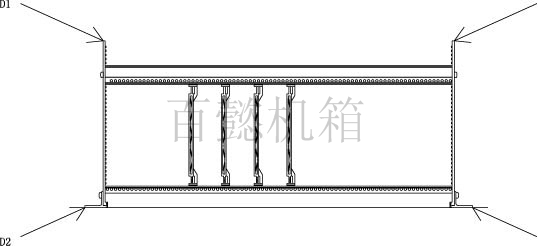

图 D:
第三项 中心距5.08mm倍数检测法
如下图E方式测量可检测机箱加工工艺精度
E1E2误差≤0.1mm属精密
E1E2误差≤0.3mm属合格
超差造成PCB总线板、PCB插板定位精度不准；造成PCB总线与PCB插板缺少有效应力支撑；影响系统工作稳定，降低板卡及转换器寿命

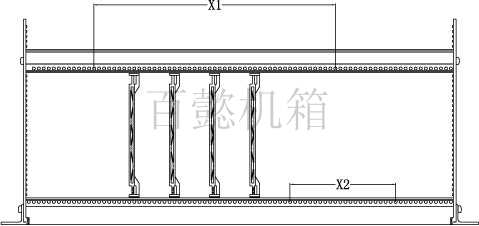

图 E:
